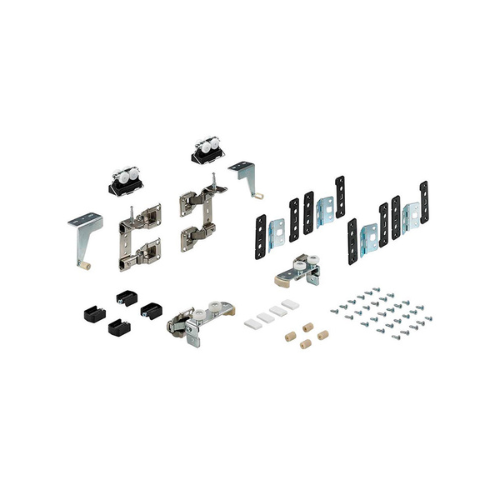

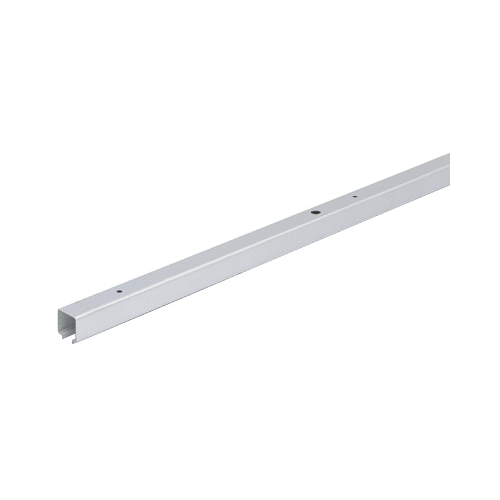

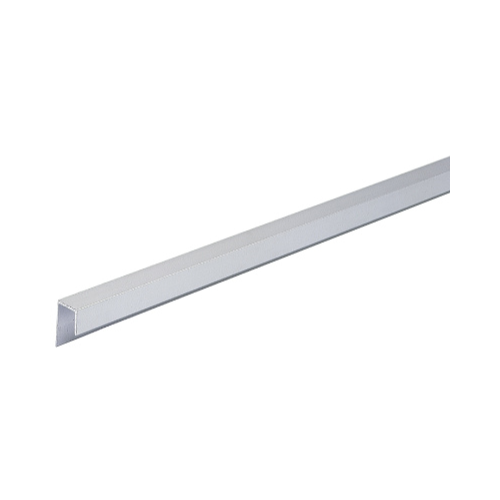

Szekrénybe elhelyezhető harmónikaajtó vasalat rendszer, melynek alap elemei a működéshez szükséges szett az ajtók számának megfelelő számban, az alsó és felső sín.
Ajtószárny specifikációk:

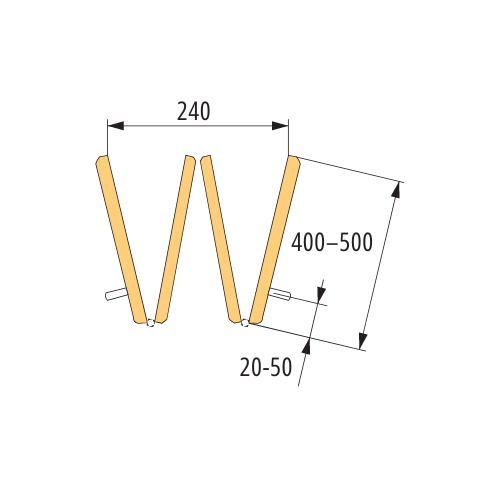

• szélesség: 400 – 500 mm
• magasság: max. 1000- 2400 mm
• vastagság: 16 – 19 mm
• szárny súlya: 20 – 25 kg

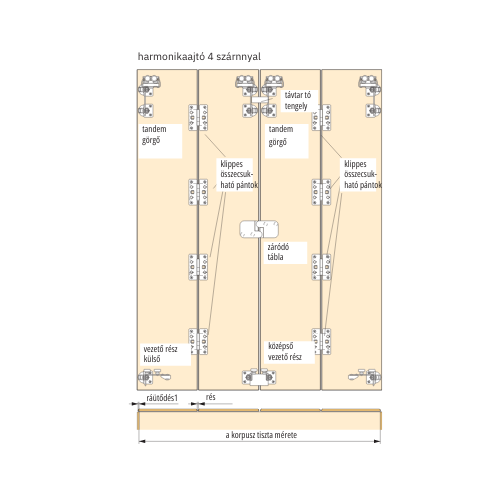

Ajtó- és szárnyszélesség kiszámítása 2 harmonikaajtó 4 szárnnyal:
ajtók szélessége = korpusz belső szélessége + (2× ráütődés)
szárnyszélesség = korpusz belső szélessége – (3× rés) + (2× ráütődés) ÷ 4

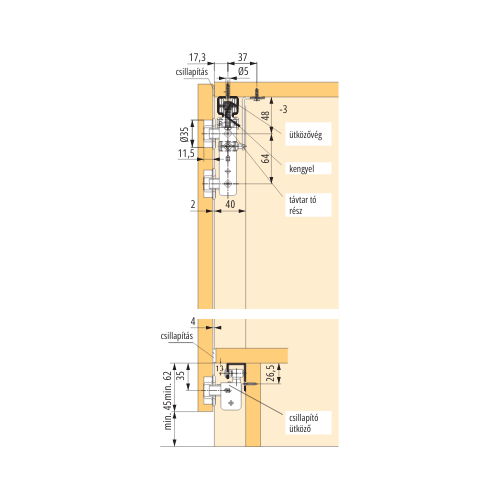

ráütődés: max. 15 mm, C méret 6 mm (a szerelési ábra szerint)
Gyártó: Hettich
FONTOS! A kivetőpántok nem tartozékai a rendszernek, azokat külön a speciális pántok kategóriában találja, illetve ide kattintva tudja megrendelni.
