SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig

SKU	Rendszeralkatrészek:	Price	Quantity
0787470	vasalat szett: alsó vezetősín nélküli típus	6.330 Ft	SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig mennyiség
0787478	vasalat szett: felső és alsó megvezetés	11.300 Ft	SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig mennyiség
0787479	vasalat szett: felső és alsó megvezetéssel nagyobb ajtókhoz	13.531 Ft	SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig mennyiség
0787481	felső vezető sín 150 cm	5.772 Ft	SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig mennyiség
0787482	felső vezető sín 200 cm	7.696 Ft	SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig mennyiség
0787483	felső vezető sín 300 cm	11.546 Ft	SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig mennyiség
0787516	alsó vezető sín 150 cm	2.690 Ft	SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig mennyiség
0787517	alsó vezető sín 200 cm	3.590 Ft	SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig mennyiség
0787518	alsó vezető sín 300 cm	5.378 Ft	SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig mennyiség
0792141	PÓT ALKATRÉSZ: aszimmetrikus közpánt	806 Ft	SISCO ráütődő harmónikaajtó vasalat szekrényhez max. 2600/500 mm, 20 kg ajtólapig mennyiség

806 Ft – 13.531 Ft

Rendszeralkatrészek:

Törlés

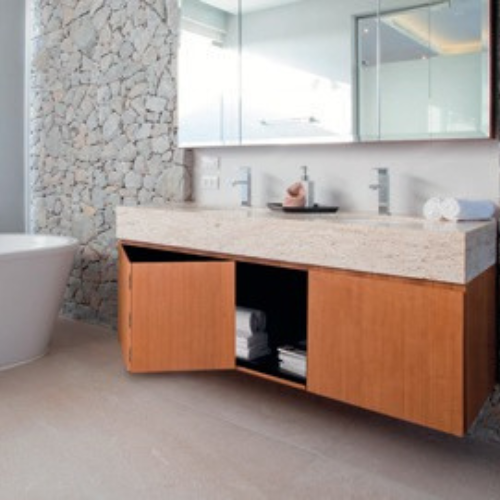

87470 SISCO 276-267 vasalat harmonikaajtóra - 2 ajtószárny, illusztráció Inrowood

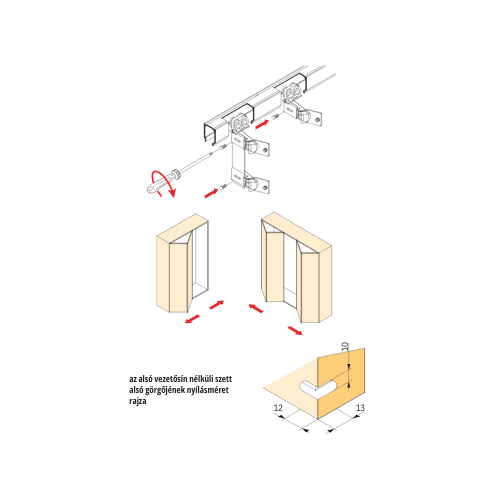

87470 Sisco 12 13 10 az alsó vezetősín nélküli szett alsó görgőjének nyílásméret rajza, Introwood

87470 SISCO 276-267 vasalat harmonikaajtóra - 2 ajtószárny, szerkezetiInrowood

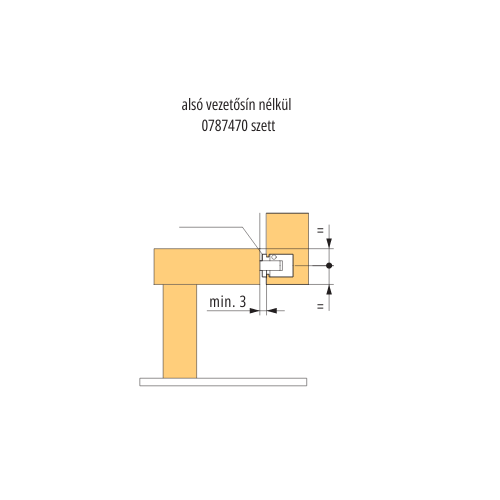

0787470 Sisco ráütődő harmónika ajtó vasalat rendszer A A 62 13 2 B B 13 20 a alsó vezetősín nélküli szerelési rajza, Introwood

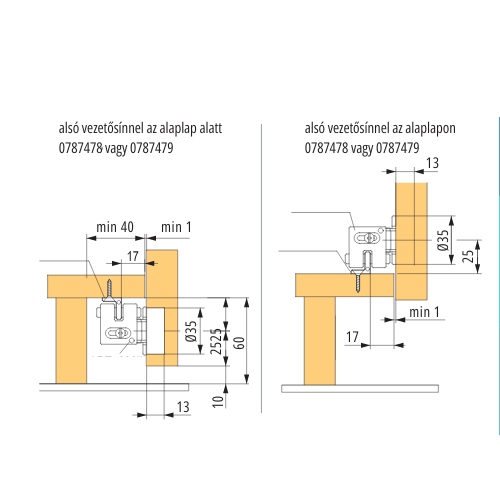

0787478, 0787479 Sisco ráütődő harmónika ajtó vasalat rendszer A A 62 13 2 B B 13 20 a alsó vezetősínnel szerelési rajza, Introwood

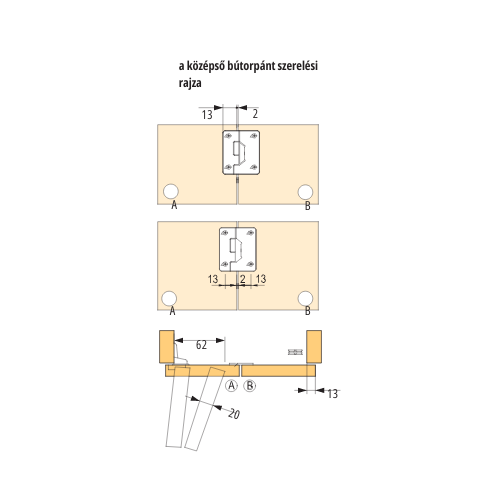

Sisco ráütődő harmónika ajtó vasalat rendszer A A 62 13 2 B B 13 20 a középső bútorpánt szerelési rajza, Introwood

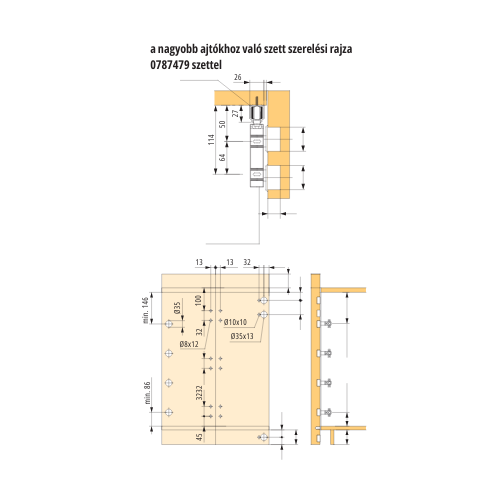

Siscó ráütődő harmónika ajtó vasalat rendszer a nagyobb ajtókhoz való szett szerelési rajza 0787479 szettel, Introwood

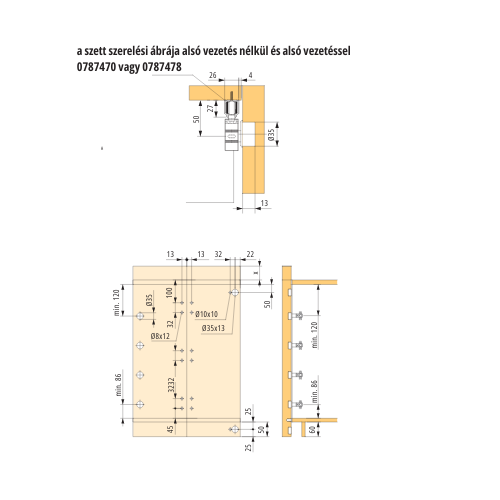

Sisco ráütődő harmónika ajtó vasalat rendszer szett szerelési ábrája alsó vezetés nélkül és alsó vezetéssel 0787470 vagy 0787478 Introwood

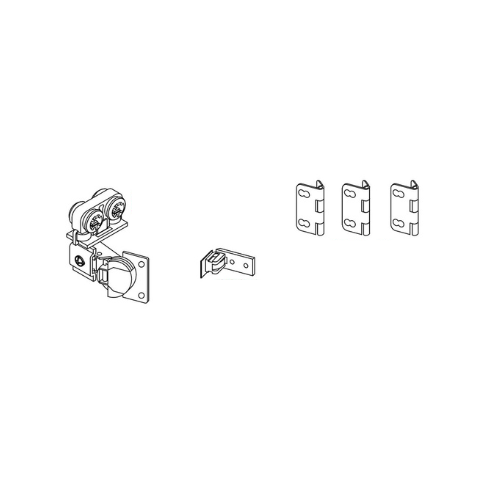

87470 SISCO 276-267 vasalat harmonikaajtóra - 2 ajtószárny, Inrowood

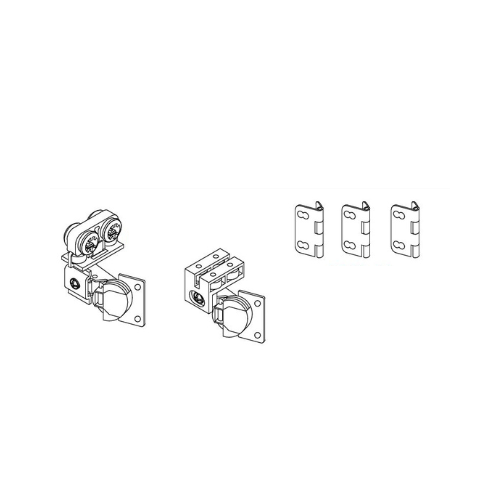

87478 SISCO 277-827 vasalat szett harmonikaajtóra - 2 ajtószárny, Introwood

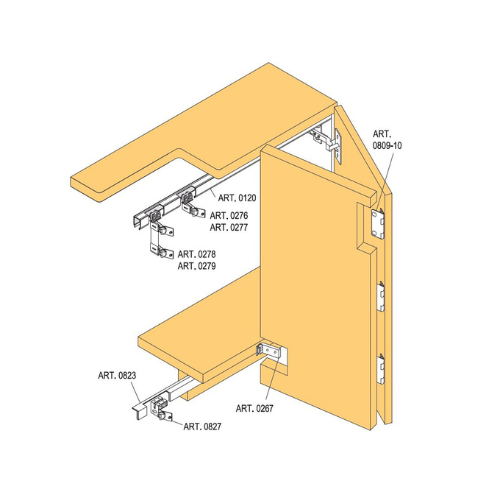

87478 SISCO 277-827 vasalat szett harmonikaajtóra - 2 ajtószárny, szerkezeti Introwood

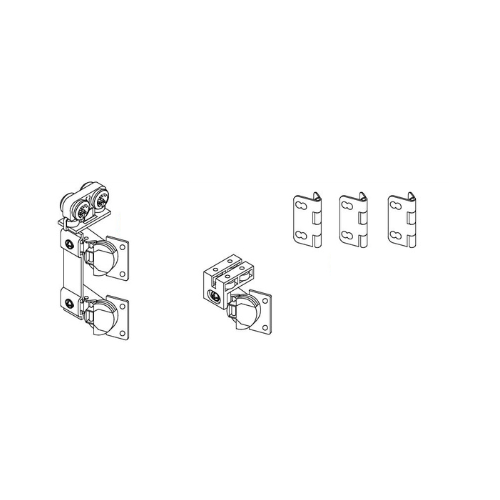

87479 SISCO 279-827 vasalat harmonikaajtóra - 2 ajtószárny, Introwood

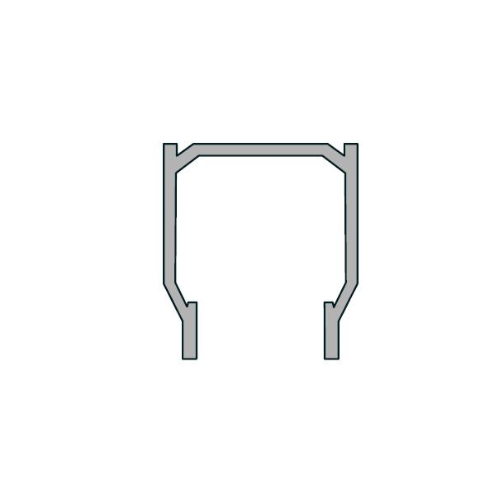

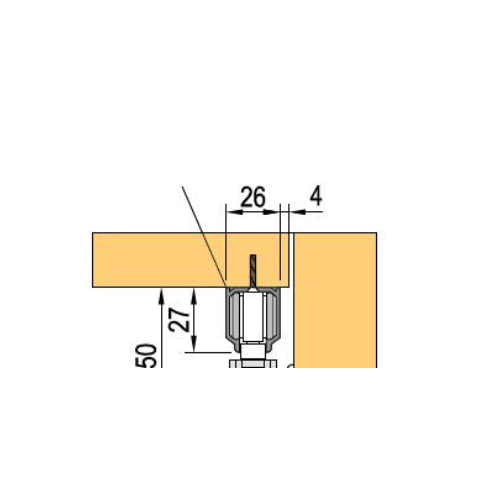

87481 SISCO 120GF felső profil alu 1500mm, szerkezeti Introwood

87516 SISCO 823 profil alu alsó 1500mm, Intrwood

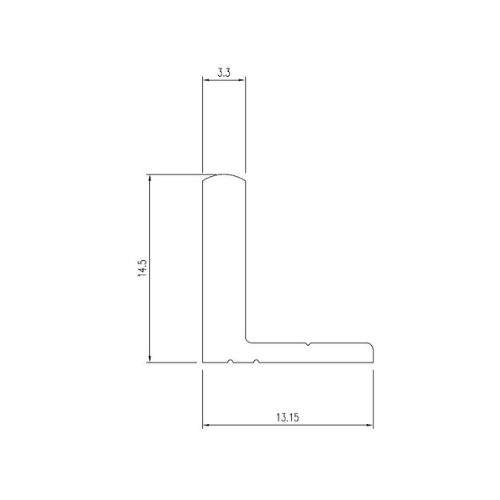

87516 SISCO 823 profil alu alsó 1500mm, szerkezeti Intrwood

Leírás

Ráütődő harmónikaajtó vasalat rendszer, melynek alap elemei a működéshez szükséges szett az ajtók méretének megfelelően, valamint az alsó és felső vezetősín.

mindegyik szett 1 db (1 pár) együtt nyitható ajtószárny szereléséhez szükséges vasalatot tartalmazza a tokhoz, vagy szekrényhez való rögzítésre szolgáló pántok és a vezetősínek nélkül.
az ajtó súlyát elsősorban a szekrény oldalán lévő pántok tartják (nem tartozékok). az ajtó súlyának és típusának megfelelő számú pántot használjon. Erre a célra a 110°-os ráütődő kivetőpántot ajánljuk, vagy bemarható rejtett pántokat
A szettek jobbos és balos nyitású ajtókhoz univerzálisan felhasználhatóak, teherbírás 20 kg

Típusok:

0787470 cikkszámon kis méretű ajtókhoz: az ajtószárnyak max. szélessége: 300 mm és max. magassága: 2000 mm, 16-30 mm-es ajtólap vastagságig. Az alsó megvezetést a szekrény fenekének élére támaszkodó megvezető görgő biztosítja, csak felső vezetősín szükséges
0787478 cikkszámon kis méretű ajtókhoz alsó vezetősínnel: az ajtószárnyak max. szélessége: 300 mm és max. magassága: 2000 mm, 16-30 mm-es ajtólap vastagságig. A könnyebb működést a szekrény fenéklemezére felszerelt alsó vezetősín és az arra csatlakozó görgő biztosítja. Alsó és felső vezetősín is szükséges a beszereléshez.
0787479 cikkszámon nagy méretű ajtókhoz alsó vezetősínnel: az ajtószárnyak max. szélessége: 500 mm és max. magassága: 2600 mm, 16-30 mm-es ajtólap vastagságig. A nagyobb teherbírást a dupla felső pánt, könnyebb működést pedig a szekrény fenéklemezére felszerelt alsó vezetősín és az arra csatlakozó görgő biztosítja. Alsó és felső vezetősín is szükséges a beszereléshez.

FONTOS!!!! A szett megfelelő kiválasztásánál vegye figyelembe a szerelési rajzok szerinti utasításokat!

Műszaki leírás

Szerelési rajz a középső bútorpánthoz

Szerelési rajz az alsó vezetősín nélkül

Szerelési rajz az alsó vezetősínnel

Szerelési rajz a megfelelő szett kiválasztásához

Gyártó: Sisco

Készlethiány esetén a rendelési idő 3-5 nap!

Ha segítségre, tanácsra, megerősítésre van szüksége keressen bennünket a +3670/388-9183 számon!

További információk

Tömeg	N/A
Méretek	N/A
Rendszeralkatrészek:	vasalat szett: alsó vezetősín nélküli típus, vasalat szett: felső és alsó megvezetés, vasalat szett: felső és alsó megvezetéssel nagyobb ajtókhoz, felső vezető sín 150 cm, felső vezető sín 200 cm, felső vezető sín 300 cm, alsó vezető sín 150 cm, alsó vezető sín 200 cm, alsó vezető sín 300 cm, PÓT ALKATRÉSZ: aszimmetrikus közpánt
